ICTサポーターについて

ＩＣＴやデジタル技術に係る豊富な実務経験や知見、ノウハウを有する企業等が「ICTサポーター」として認定されます。

活動内容

地元企業等の求めに応じて必要な時に実践的な技術支援（技術指導・技術相談・助言・技術提供等）を行うとともに、ＩＣＴ施工の普及促進・３次元データの利活用促進を目指した活動を行ってiきます。

支援可能地域

東北全域

相談方法

電話対応

オンラインまたはSNSによる相談

企業・団体名

東北エンジニアリング株式会社

サポート対象技術

• ICT施工（土工・護岸工・法面工・構造物工）におけるドローン（UAV）による空中写真測量を活用した3次元計測技術
• ICT施工（土工・舗装工・護岸工・法面工・構造物工）における地上型レーザースキャ ナーを活用した3次元計測技術
• ICT施工（土工・護岸工・構造物工）におけるドローン（UAV）搭載型レーザースキャ ナーを活用した3次元計測技術
• ICT施工（土工・舗装工・護岸工・法面工）におけるTS等光波方式を活用した3次元 計測技術
• ICT施工（土工・法面工）におけるRTK-GNSSを活用した3次元計測技術
• BIM/CIM（3次元モデリング）
• 関係者間協議等へのxR（VR/AR/MR）技術の活用
• ドローン（UAV）を活用した被災箇所・程度の把握
• レーザースキャナーを活用した被災箇所・程度の把握

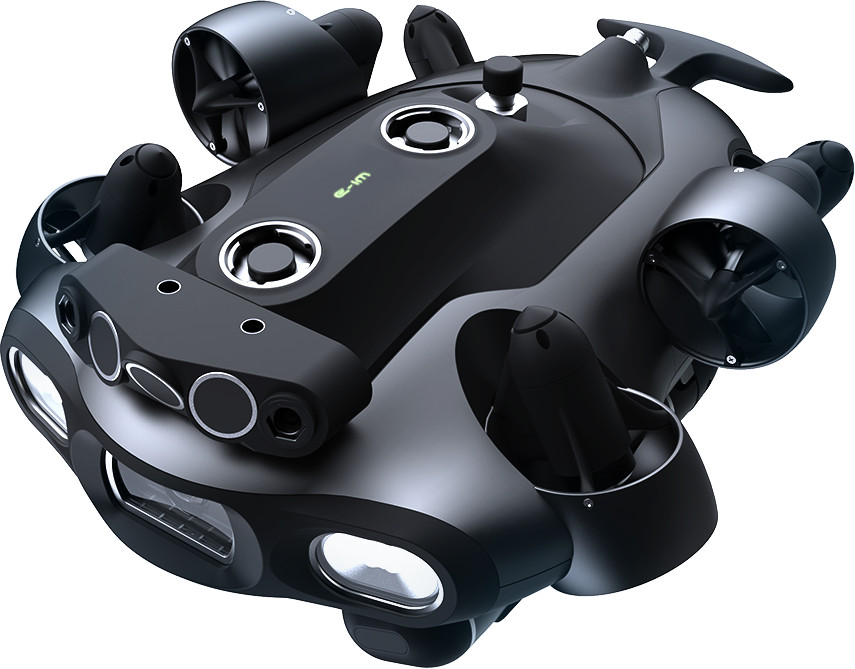

QYSEA FIFISH E-MASTER NAVI

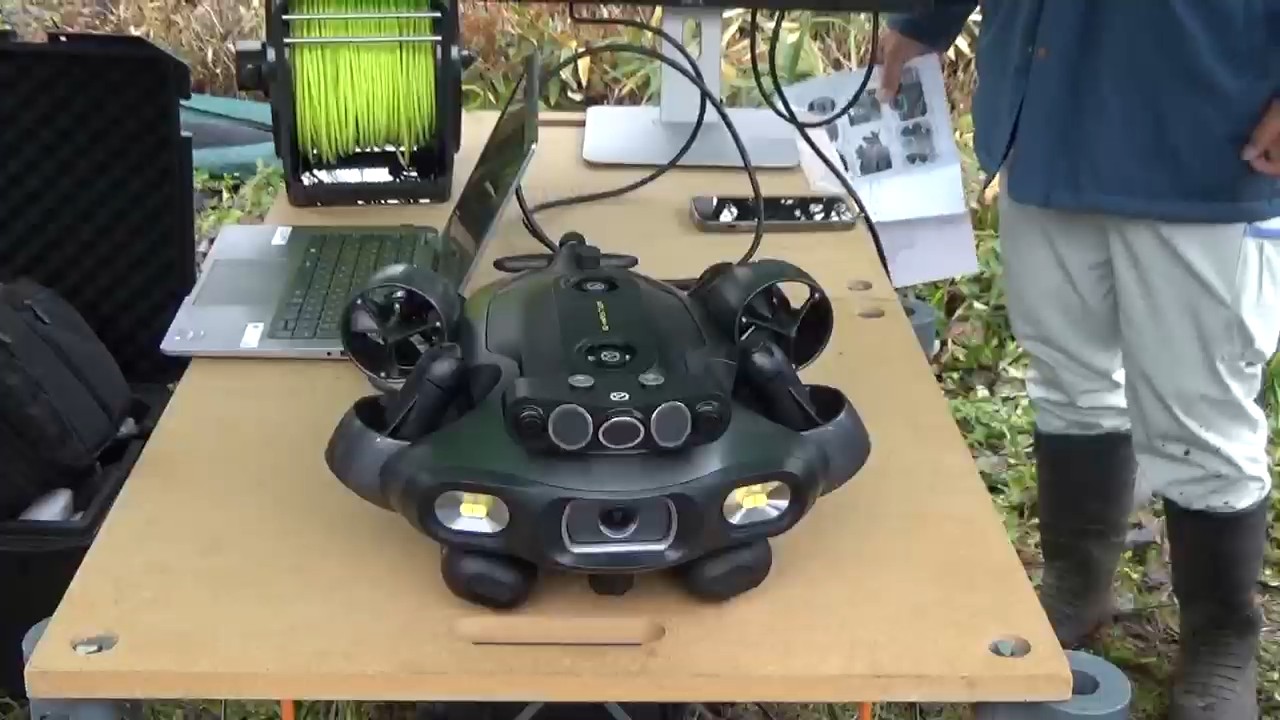

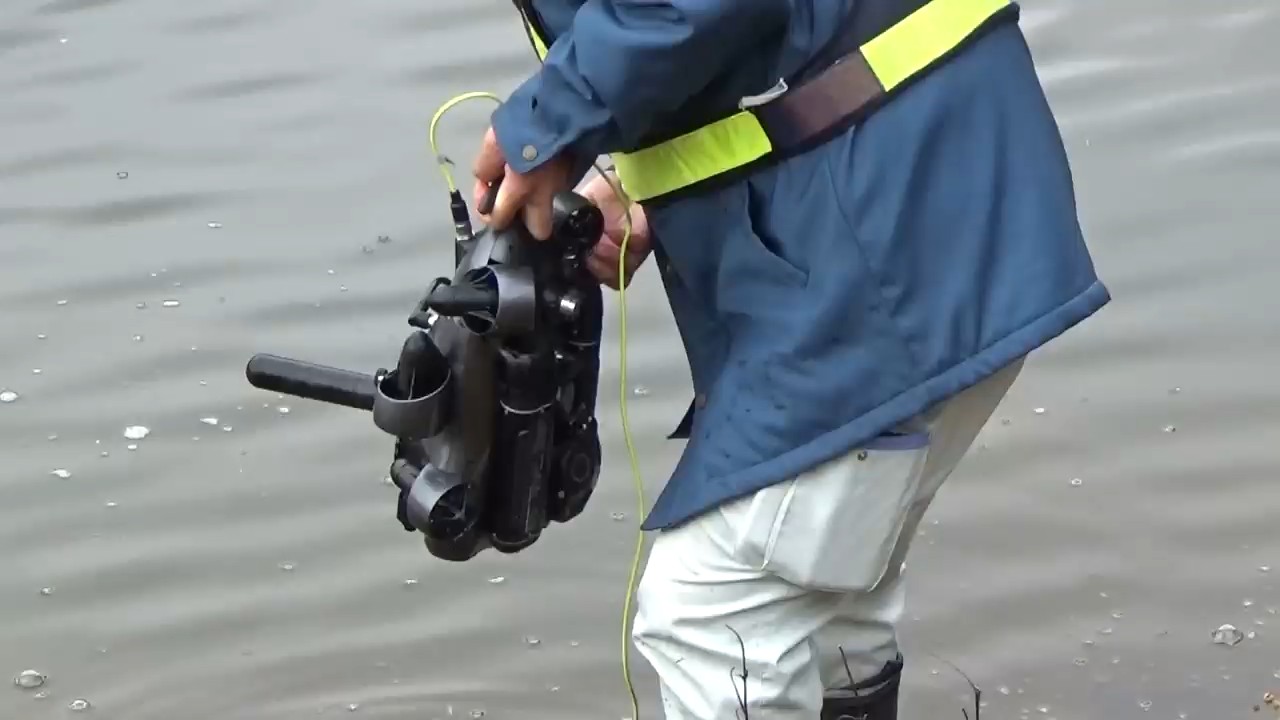

QYSEA製の水中ドローンFIFISH E-MASTER NAVIを導入しました。 最新の水中ドローン技術を活用し、ダム・橋脚・港湾施設・取水設備などの水中構造物を安全かつ効率的に点検します。 従来の潜水作業や酸欠リスクを回避し、作業員の安全性を確保しながら、短時間で高精度な映像・データを取得可能で経験豊富なスタッフが点検レポートを作成します。

所有台数：1機

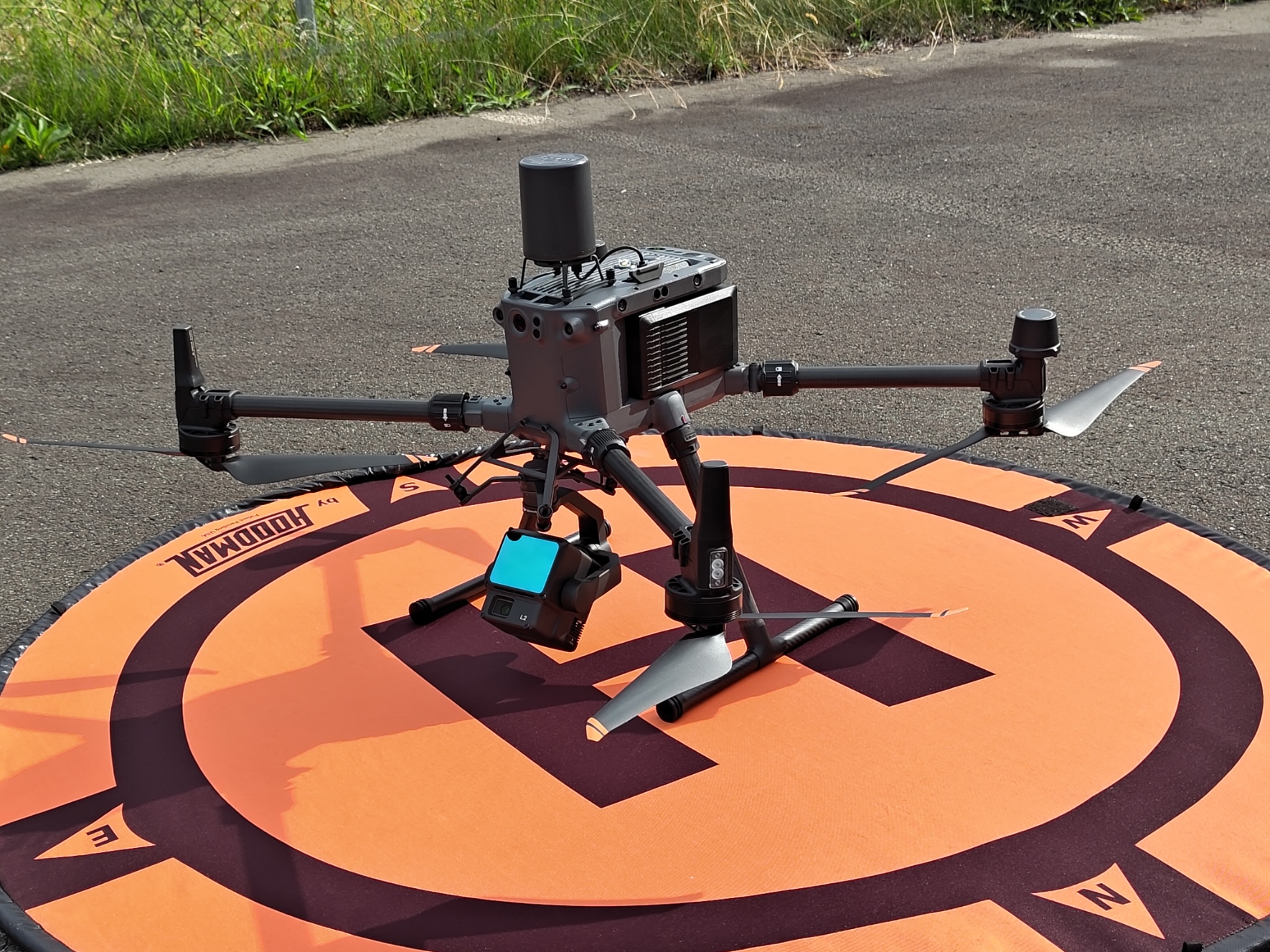

MATRICE 350RTK

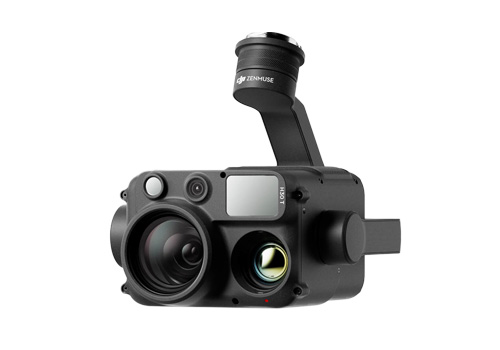

Zenmuse H30T

赤外線サーマルカメラと光学34倍ズームにより、高度なインフラ点検を可能にします。

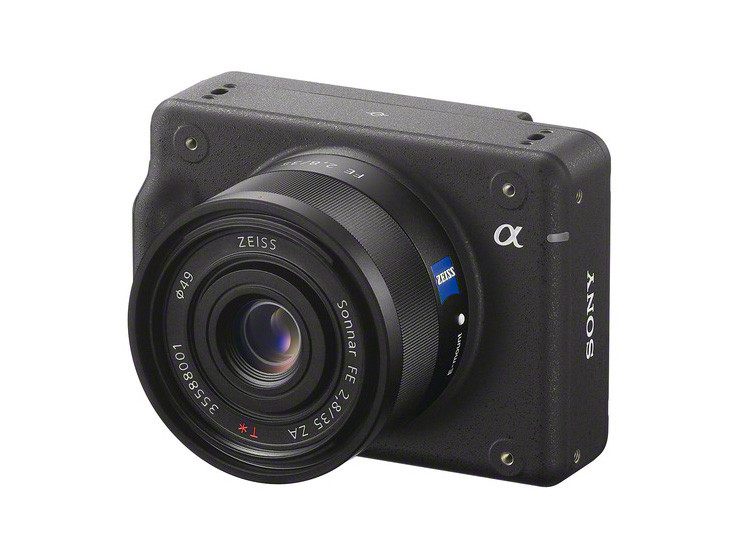

SONY ILX-LR1

インテグレーション専用カメラ
35mmフルサイズ（9504x6336 約60MPiX）カメラは、3種類交換レンズにより地形に対応した写真測量を行うことが可能です。

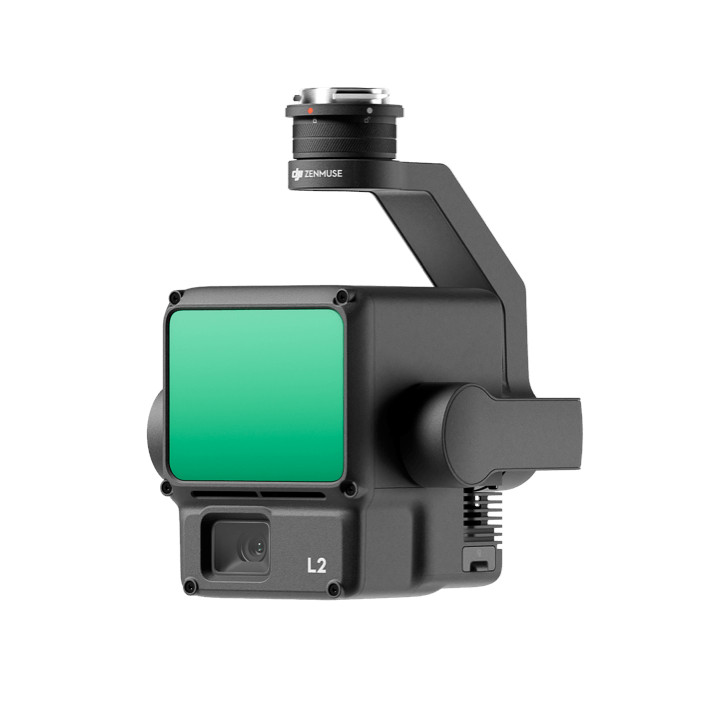

DJI独自開発の高精度IMUシステムとRGB（20MPiX）マッピングカメラ、240M点のLiDARを統合し、高い精度でカラー点を取得することができます。

ALTA-X - Freefly Systems

ALTA-Xは最大積載量15.9kg、フレームサイズ（プロペラを含まない）は1ｍ40ｃｍと大きな機体です。

高性能GPSや3重化されたフライトコントローラー、折りたたみ可能な防塵&防雨構造のフレーム、プロペラピッチの可変安定機構を備えた33インチ大型プロペラと、44V正弦波モーターシステムを採用し、優れた安定性と信頼性、機敏でアクティブな飛行性能を実現しています。

レーザスキャナ

現代の測量において、レーザースキャナーも拡大の途上にあり、システムの小型化の進歩は著しくなっています。これによってUAVへの搭載を目的とした機器も多く登場しています。

国土交通省では、i-Constructionの取組みの1つとしてICT土工における高効率・高精度な施工監理に用いる三次元点群データの作成を行うため、平成29年3月に「無人航空機搭載型レーザースキャナーを用いた出来形管理要領（土工編）（案）」を公開しました。

このような社会的状況を踏まえ、国土交通省国土地理院では公共測量において円滑に実施できる環境の構築を目的として、「UAV搭載型レーザスキャナを用いた公共測量マニュアル（案）」を公開し、令和2年3月31日に改正されました。

レーザースキャナーは、草本や樹木をすり抜けて地表面付近も計測できるという特性が有り、フィルタリング処理を行う事によって地表面データを作成できます。レーザー測量のより一層の活躍が期待されています。

導入したシステムは、UAV（ドローン）にGNSSと高精度なレーザースキャナー、IMU（慣性計測装置）を搭載し、上空から三次元点群を直接計測します。計測したGNSS・IMUのデータから飛行軌跡を補正し、更に調整用基準点で高精度に補正を行います。これにより作成された三次元点群データは、地形図作成、三次元設計、土工計算、出来高管理、景観設計など各種の基礎データとして利用されます。

レーザスキャナ:RIEGL　miniVUX-3

実際にレーザスキャナを搭載したALTA-X

レーザスキャナ使用例

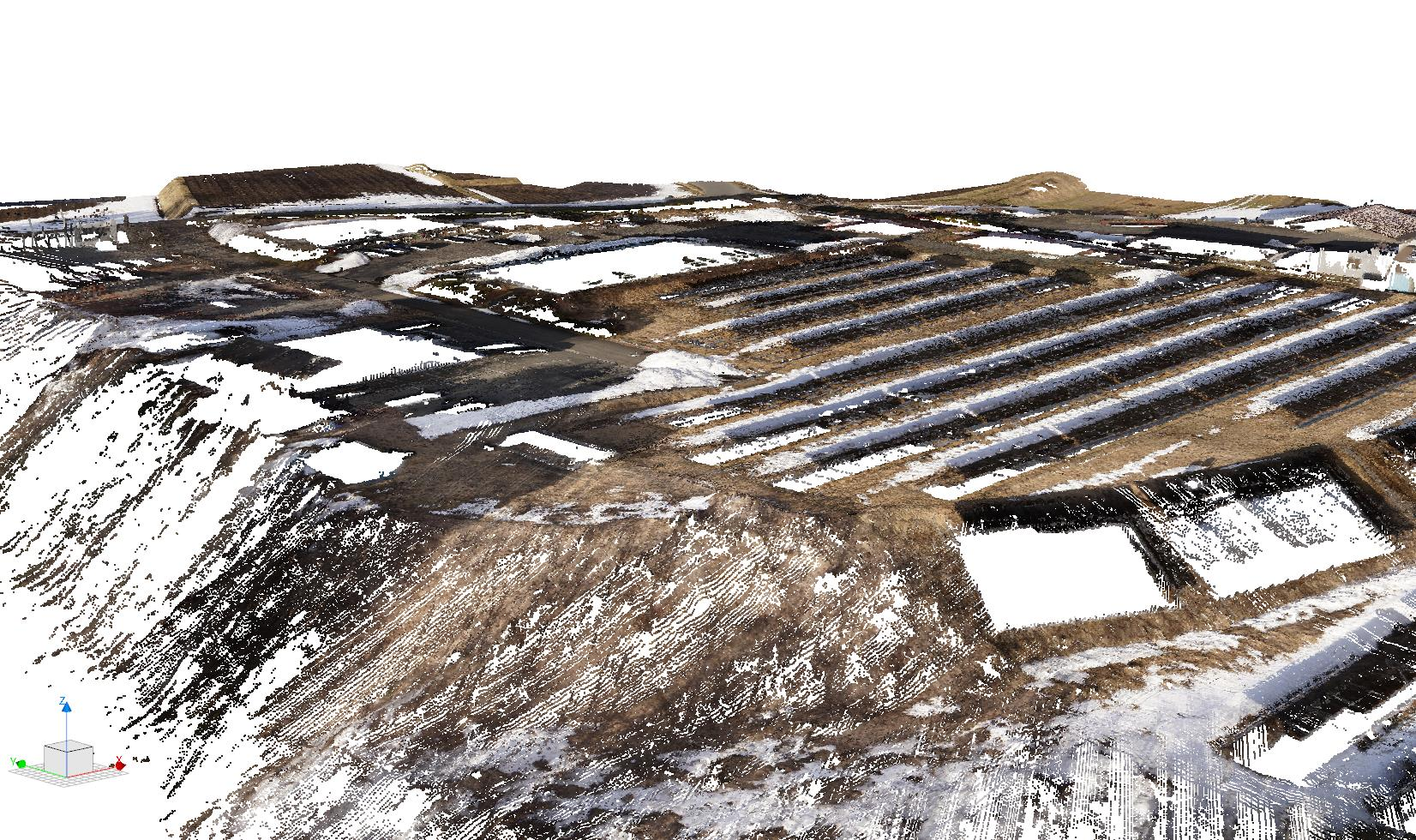

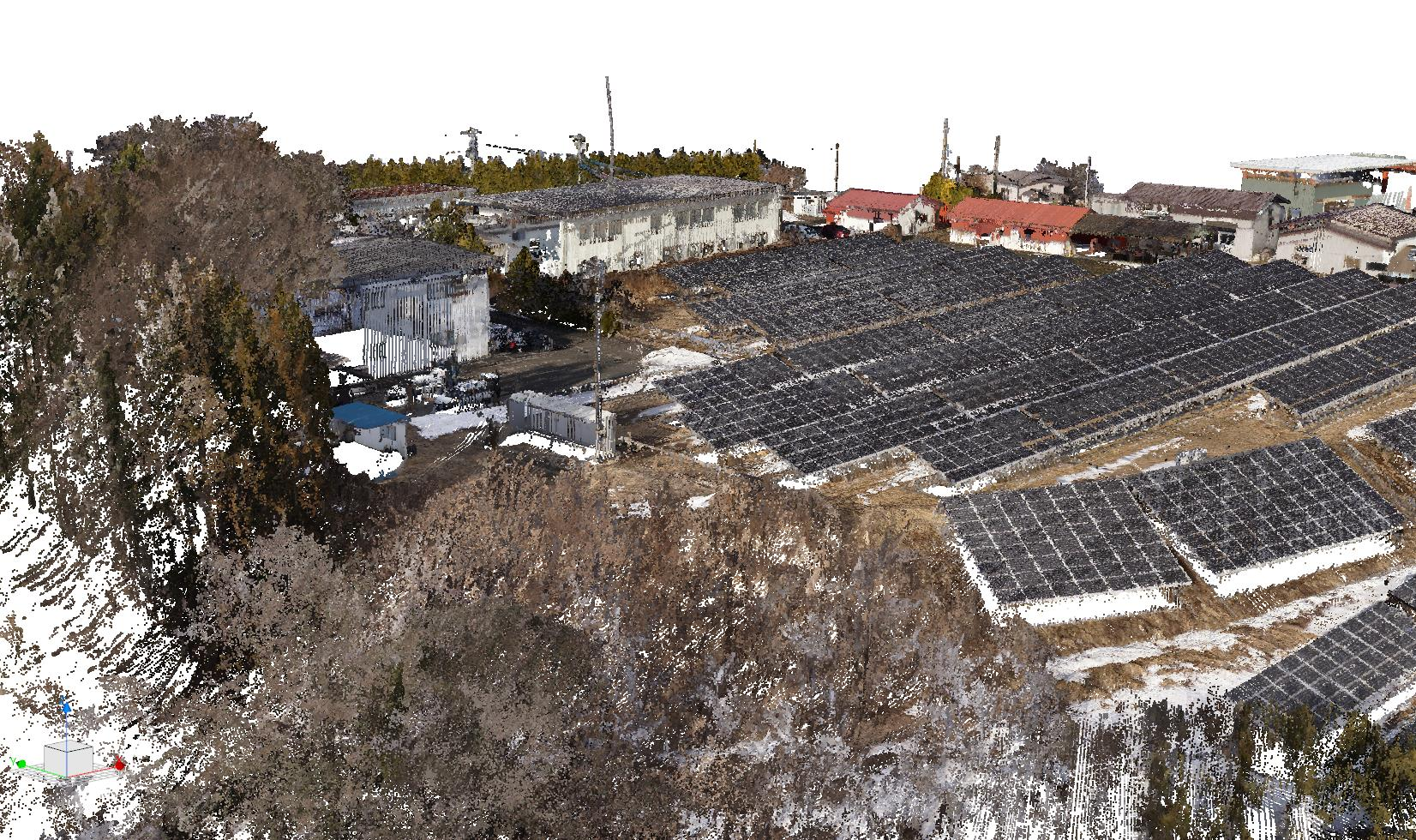

画像（左）は木除去前、画像（右）が木除去後です。

平成２９年に地上レーザスキャナを用いた公共測量マニュアル（案） が国土地理院より発表され、平成３０年３月に改訂が行われました。地上レーザースキャナやＵＡＶ（ドローン）を用いることによる測量作業効率の向上が今求められています。弊社でもこの時代の要求に合わせ、最新鋭の地上レーザースキャナを導入致しました。

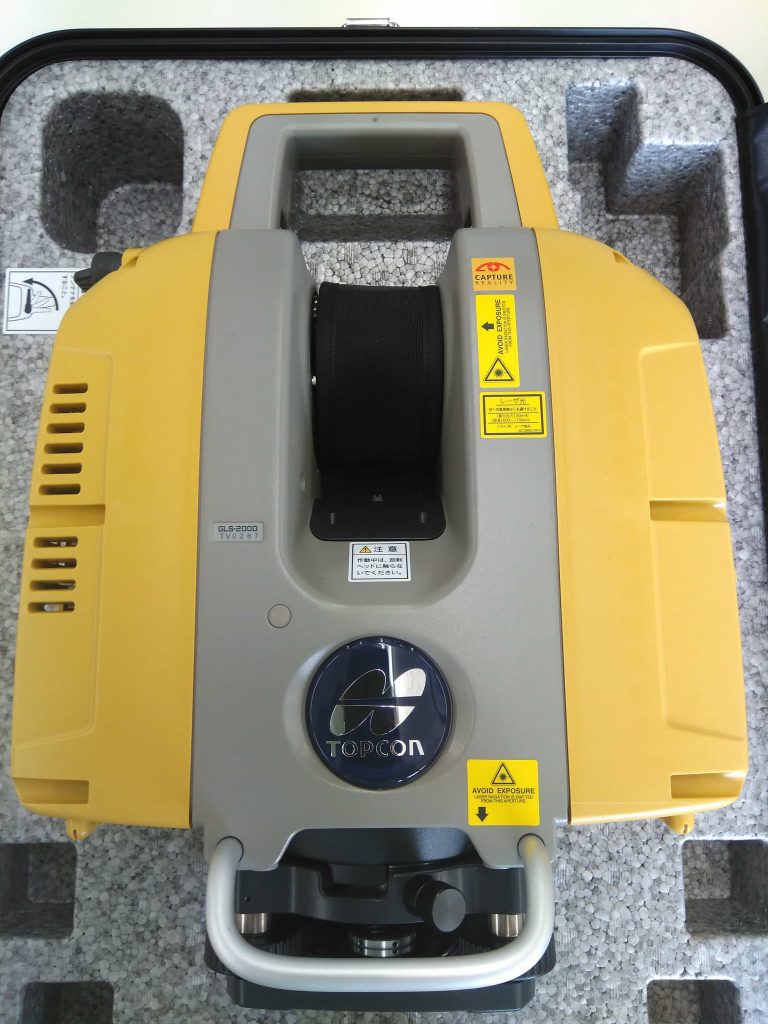

3D Laser Scanner GLS-2000

TOPCON社の3D Laser Scanner GLS-2000を導入いたしました。高速・高精度マルチレンジスキャニング機能や高品質点群データ作成機能などを特徴とする最新機種です。弊社でもこれを活用し、各種現場での測量作業効率の向上を目指します。

X120Go

自己位置推定と同時に周囲の点群を作成する技術により、今まで難しい場面でのレーザ測量が可能になっています。また、国土地理院では、「LidarSLAM技術を用いた公共測量マニュアル」が令和4年(2022年)6月に公開され、手持ち型のレーザスキャナで、歩行しながら計測できる特性を活かして、比較的狭い範囲を対象とした測量での利用が期待されています。

INSPIRE2 - DJI

inspire２は世界初の映画制作用ドローンとして世界中に驚きをもたらしたinspire１の後継機です。プロフェッショナルレベルの空撮を可能とする３６０度回転式ジンバルカメラZenmuse X5Sを保有し、5.2Ｋ動画の撮影が可能です。また、デュアル・バッテリー・システムにより最大２７分の長時間飛行が可能となっております。ＧＰＳ機能を利用した自動航行も可能であり、ＵＡＶによる航空測量の用途にも使えます。主に災害現場の空撮、３Ｄ地形モデルの作成などに活躍する予定です。

PHANTOM 4 RTK - DJI

DJI Phantom 4 RTKは、UAV写真点群測量を新しいレベルに引き上げるツールです。内蔵のセンチメートルレベルのナビゲーションおよび測位システム、およびRTKとPPKの両方をサポートする高性能イメージングシステムにより、優れた測量成果を実現できます。最大飛行時間は30分で、GS RTKアプリはバッテリー交換にも対応していて、生産性向上を実現します。

所有台数：2機

MAVIC 2 PRO - DJI

構造物の点検や地形の変化を正確に捉えるため、MAVIC2 Proを使用して点検業務を行っています。また、安全にUAVを飛行させ同時に点検を行えるよう、無人航空機操縦士を取得します。

所有台数：4機

最新の衛星測位システムを用い作業効率向上に努めております。

３ＤＣＡＤソフトを初め、高機能なソフトウェアを数多く導入し活用することで、作業効率の向上、成果物の質の向上、提案力の強化に努めております。

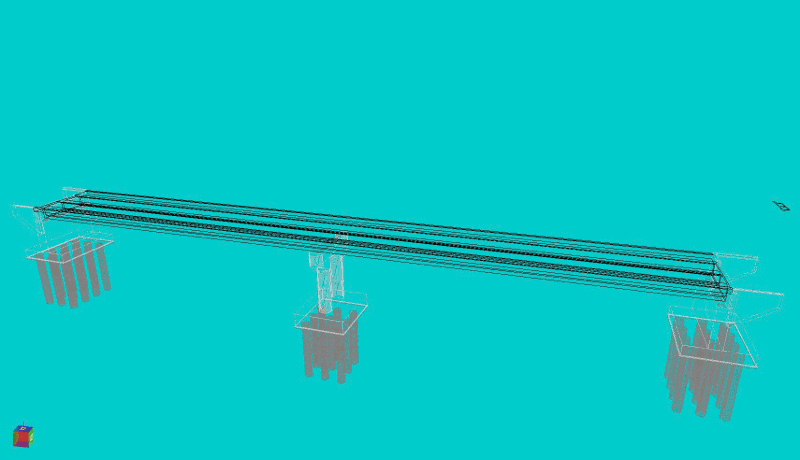

当社では、日々進歩するCIM技術及び建設ICT、i-Constractionに対応し生産性を向上するべく、ハードウェアではワークステーションを導入し、ソフトウエアはすべての2次元汎用CADを3D CADにしました。 年々増大する地形データや点群データなどのビッグデータを迅速に解析処理し、長年の経験を踏まえ設計図面に反映、3D化して社会資本整備に資するプロフェッショナルを目指しています。 建設ICT、i-Constraction（調査→設計→施工→管理）の連携を目指しております。

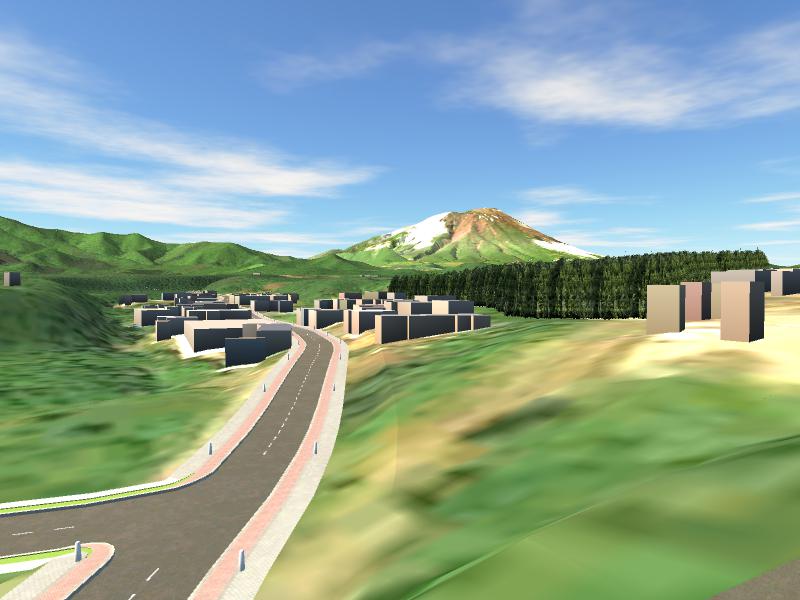

3次元設計を利用し景観シミュレーションを行うことができます。周囲の現況地形モデルと開発計画モデルを３次元ＣＡＤ上に構築することで、完工時の眺望を設計段階で把握できます。

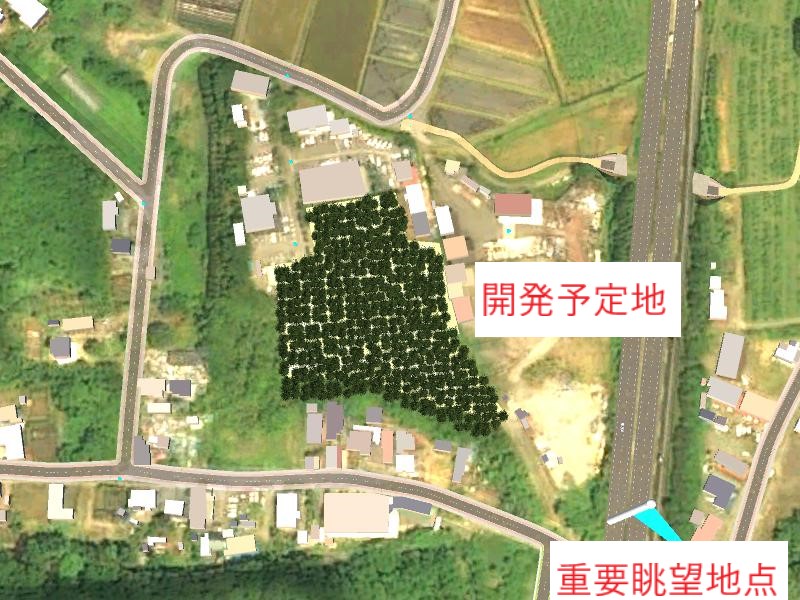

図の森林部分に太陽光発電所を建設するとし、右下の目印の位置が重要眺望地点として指定されていると仮定します。

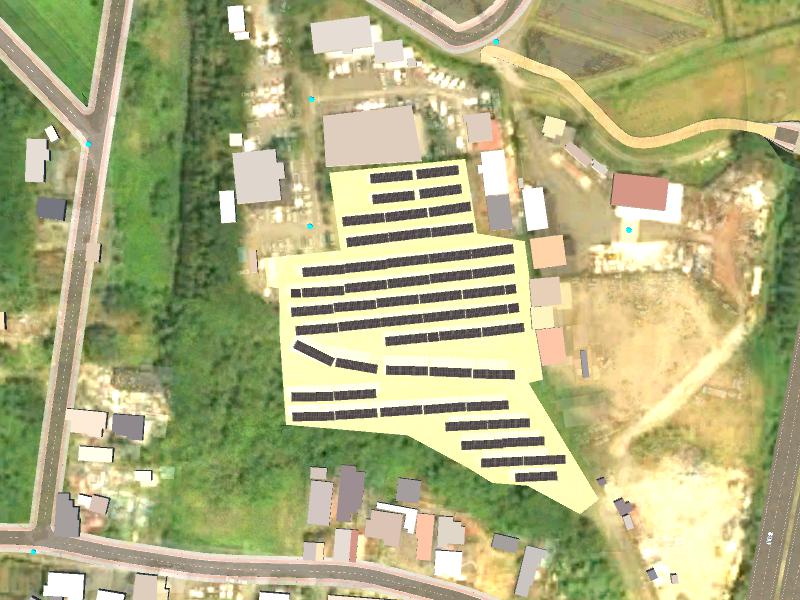

敷地いっぱいに太陽光パネルを設置する計画では、重要眺望地点から岩手山を眺めた際に、ソーラーパネルが視界に入ります。

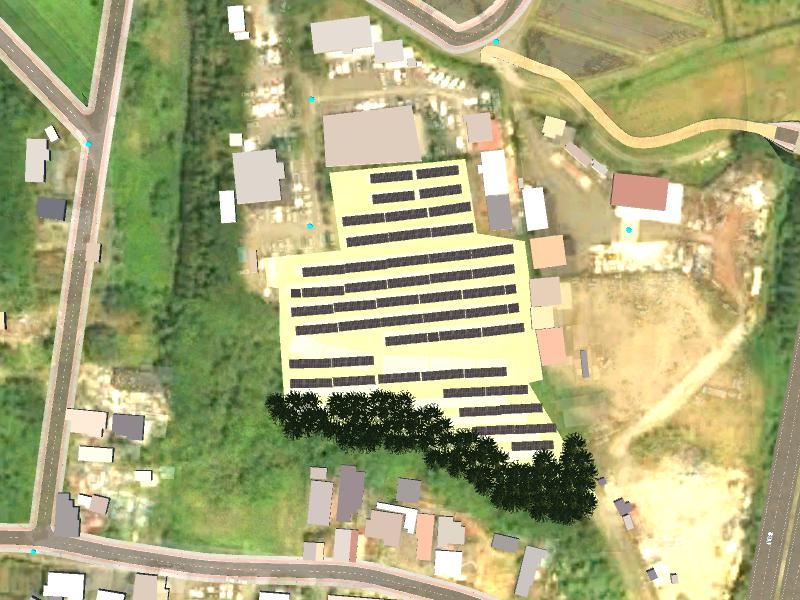

敷地の南側に残置森林を残す計画に変更することでソーラーパネルを視界から隠すことが可能だとわかります。

※これは説明のための簡単な例ですので造成設計は行わず、現況地形に太陽光パネルの設置、残置森林の設置のみ行っております。
